【特長】

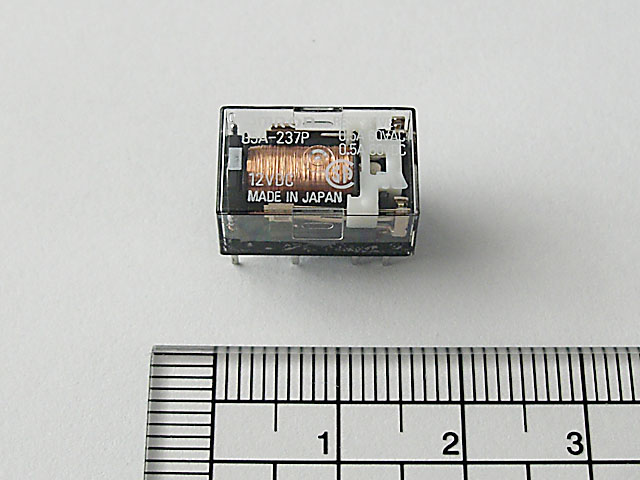

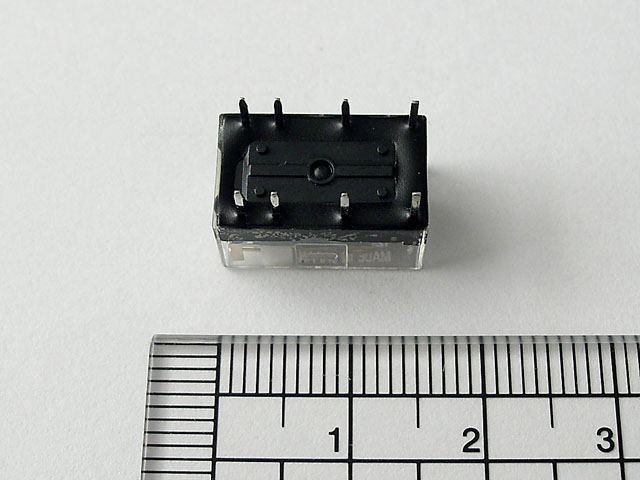

2c小型タイプ
高効率の永久磁石を採用。
定格消費電力は200mWを実現。
接点はAu合金のクロスバ・ツイン接点を採用し高接触信頼性を実現。
標準形でUL/CSA規格取得。
【仕様】
接点構成 2c
・操作コイル
コイル定格電圧 DC12V
定格電流 16.7mA
コイル抵抗 720Ω
コイルインダクタンス 鉄片開放時 0.71H
鉄片動作時 0.68H
動作電圧 70%以下
復帰電圧 10%以上
最大許容電圧 200%以下 (at23℃)
消費電力 約200mW
・性能
接触抵抗 50mΩ以下
動作(セット)時間 5ms以下(約2.4ms)
復帰(リセット)時間 5ms以下(約1.1ms)
絶縁抵抗 1,000MΩ以上(DC250Vメガにて)(セット・リセットコイル間を除く)
機械的耐久性 5,000万回以上(開閉ひん度36,000回/h)
電気的耐久性 10万回以上(定格負荷開閉ひん度1,800回/h)
※下記リンクのPDF資料は、型番がG5A-234Pとなっていますが、
これは、G5A-237Pのシールドタイプであり、その他の仕様はほぼ同一とお考えください。
G5A-237Pはセミシールドタイプであり、現在はカタログ落ちしているようです。
