LED豆電球キット E10/17型 DC1.0-5.2V 無極性 ∅5.0白色15°(NSPW500CS-b2U)×3 1セットパック

【完成時仕様】
・日亜化学製 Φ5白色LED NSPW500CS-b2U 3個使用。
・1〜3本の電池で駆動可能。1.0〜5.2Vの電圧に対応。昇圧回路内蔵。
・※世界初両極性仕様。（電池の方向にかかわらず点灯します）
　※弊社調査による。
・従来豆電球と同じE10口金に挿入。
・LED３灯仕様。（空中配線やLEDの切削が必要で、難易度が高くなります）
・従来のフィラメント式豆電球と完全な電気的互換性。
・RoHS指令対応。鉛を使用していません。
・特許出願済。

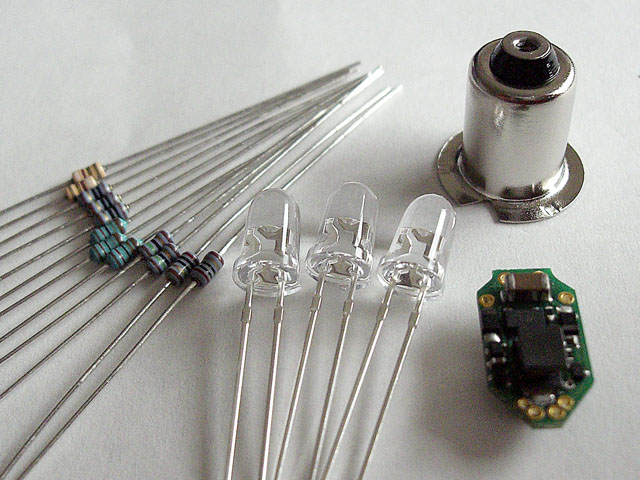

【構成】
・日亜化学製 Φ5白色LED NSPW500CS-b2U x3（日本製）
・LED Booster 2P（日本製・国内メーカー部品使用）
・電流値設定用抵抗セット（日本製・鉛フリー）
　9.1Ω±5%（白茶金金）x2、10Ω±（茶黒黒金茶）x3、
　12Ω±1%（茶赤黒金茶）x3、15Ω±1%（茶緑黒金茶）x2、
　20Ω±1%（赤黒黒金茶）x2
・E10/17口金（日本製）
・錫メッキ線（日本製）
・鉛フリー半田（日本製）

【注意】
・LED取付前は基板に通電しないでください。（破壊のおそれがあります。）
・電池４本以上で使用不可。（5.3V以上の電圧で破壊の恐れがあります）
・1.2Vの充電式電池も充電直後1.5V近くありますので、４本以上で使用不可。
・微妙な形状の違いにより、従来型豆電球とうまく置換できない場合があります。
・森林保護のため説明書はつきません。

【資料】
E10/17型 両極性 3LED豆電球キットの製作
